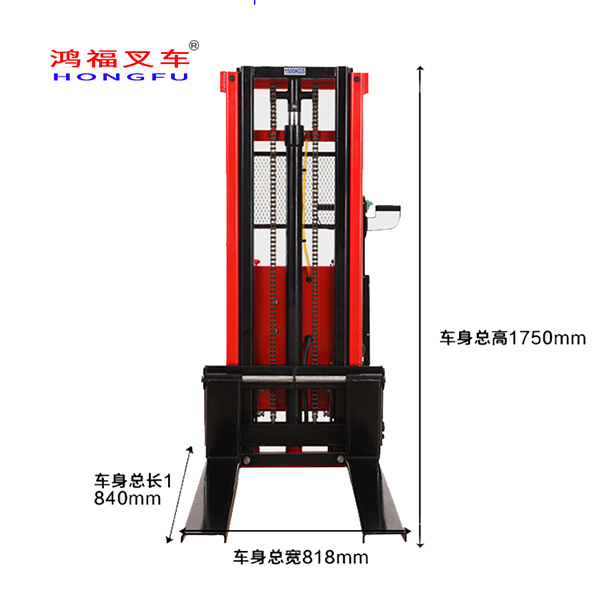

步行電走式堆高機

型號單位單節式雙節式??????G1016G1516G1020G1025G1030G1035G1520G1525G1530額定起重量Qkgs1000150010001500載荷中心Cmm500操縱方式?步行式最大起升高度Hmm160016002000250030003500200025003000貨叉最低高度hmm80轉彎半徑Rmm1450145014501450?????車身總長Lmm16761682車身總寬Bmm913913913913950950913913950車身總高H2mm208020801530175020002240153017502000起升后高度H1mm208020802540299035104000254029903510貨叉尺寸（長X寬X高1000x150x60貨叉外寬B1745貨叉內寬B2445制動方式電磁制動驅動輪?前輪?后輪?驅動電機?提升電機?蓄電池（電壓/容量）?控制類型?特殊規格可根據客戶要求訂制

產品編號

所屬分類

步行電走式堆高機

產品描述

型號	單位	單節式		雙節式
型號	單位	G1016	G1516	G1020	G1025	G1030	G1035	G1520	G1525	G1530
額定起重量Q	kgs	1000	1500	1000				1500
載荷中心C	mm	500
操縱方式		步行式
最大起升高度H	mm	1600	1600	2000	2500	3000	3500	2000	2500	3000
貨叉最低高度h	mm	80
轉彎半徑R	mm	1450	1450	1450	1450	1470	1470	1450	1450	1470
車身總長L	mm	1676		1682
車身總寬B	mm	913	913	913	913	950	950	913	913	950
車身總高H2	mm	2080	2080	1530	1750	2000	2240	1530	1750	2000
起升后高度H1	mm	2080	2080	2540	2990	3510	4000	2540	2990	3510
貨叉尺寸（長X寬X高）	1000x150x60（mm）
貨叉外寬B1	745（mm）
貨叉內寬B2	445（mm）
制動方式	電磁制動
驅動輪	?170×56（mm）
前輪	?80×68（尼龍）（mm）
后輪	?180×50（尼龍）（mm）
驅動電機	0.5kw
提升電機	1.6kw
蓄電池（電壓/容量）	12V/115AH
控制類型	無級變速

特殊規格可根據客戶要求訂制

使用操作說明

1. G系列步行電走蓄電池堆高車：前進、后退操作。
a) 打開鑰匙，上撥紅色斷電開關，使控制回路通電，撥動綠色加速旋轉鈕即可前進，后退動作。
b) 如負載過大或者角度過大，此車運行中會自我斷電保護，必須卸載按下復位開關方可重新啟動。
c) 手柄紅色按鈕為緊急方向開關，車子正常后退中，如遇緊急情況，按住此開關，車子會反向行駛。
d) 此機臺以操縱手把控轉彎方向，將操作手把往左轉即左轉彎，右轉即右轉彎，轉彎角度隨手把的旋轉角度而改變。左右最大角度為175度。
注意！行駛中勿任意改變前進退后方向，必須等車子停下來后再變換。
高速行駛時，除緊急狀況外，切勿急轉彎，否則易導致載物從載臺上摔下，而造成傷害及損失。
2. 停車、剎車
a) 將加速旋轉轉鈕回復中立位置時，機臺即失去加速力而慢慢停下來。
注意！行駛中除緊急狀況外，勿急停剎車，否則易導致所載貨物傾倒。
3. 升降操作
a) 上升：打開電控箱上鑰匙開關，順時針旋緊回油調節閥。按下綠色按鈕，貨叉就會抬升。
b) 下降：逆時針旋開回油調節閥，貨叉就會下降，隨回油調節閥旋開程度，自由控制貨叉下降速度。
注意！無論是上升還是下降貨叉都要平穩緩慢進行，不可操之過急。
4. 充電操作
a) 將充電機之安全插座插入電瓶端的安全插座，按下充電機電源開關，即開始充電，至充滿電時，電源會自動關閉。
b) 充電時間正常情況下，需要8至10小時，但若電瓶蓄電量完全耗盡時，可能需要12小時才能充飽電，因此每日工作完時，務必記得充電，亦切記不可過放電，否則將降低電瓶壽命。
注意！機臺長時間不使用時，亦需每隔15天檢查及充電一次，如果超過半年時間電瓶處于完全放電狀態下，電瓶可能會產生深度放電而不能使用。
c）每個月至少應有一次均衡充電，均衡充電的電流小，可使還原的鉛均勻分布于極板上，因而增加電瓶的效能。但充滿電所需要時間較長，因此建議于例假日作此項充電。
注意！充電時嚴禁火花，否則可能導致氬氧爆炸而造成人員受傷，電瓶毀損的危險。

操作時注意事項

1) 注意行駛方向，并保持視線清晰。
2) 如載運物品擋住前行視線時，應改為倒向行駛。
3) 往前行駛時，應注意前叉位置，避免撞擊貨物。
4) 路況欠佳時，應注意避開凹凸障礙物行駛。
5) 倒車行駛時，應注意后方行人及物品。
6) 接近十字路口或前方視線不清時，應減速慢行。
7) 不可長時間連續行駛于坡度路面。
8) 載運蓬松貨物時，應先捆綁良好，以免搬運時散落。
9) 載運物品時，物品之重心應在貨叉負荷中心之內。
10) 必須確認所載運之物品足夠穩固，才能開動或舉高。
11) 絕對禁止超載。
12) 禁止在雨地或積水地面行駛，以防止損壞電控配件。
13) 隨時注意所載運物品是否放置平穩，左右是否平衡，左右不平衡及超出荷重中心外重物，易使機臺變形和操作中翻覆，造成人事及設備傷害。我司對此不負保固和賠償責任。
