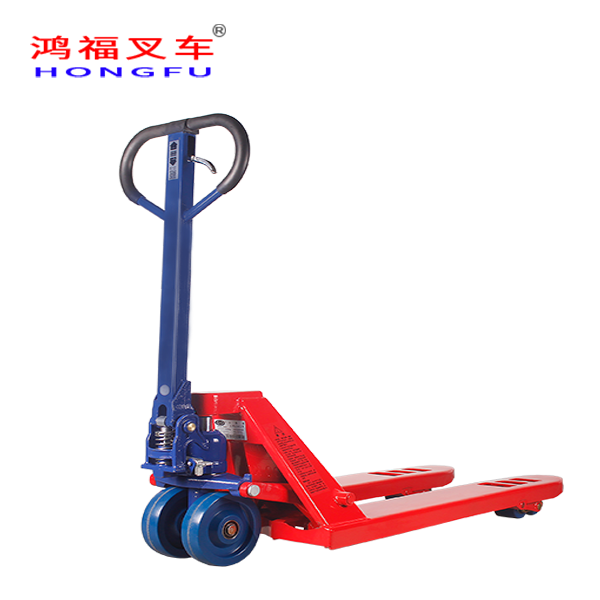

4000KG手動液壓拖板車

型號單位E4001E4002車身寬mm40004000負載能力mm680520叉板長mm12001050最低位mm8383最高位mm196196叉板內寬mm360200負重輪材質規格mm?80X68（尼龍)?80X68(尼龍))轉動輪材質規格mm?200X50(尼龍)?200X50(尼龍)特殊規格可根據客戶要求訂制

產品編號

所屬分類

4000KG手動液壓拖板車

產品描述

型號	單位	E4001	E4002
負載能力	mm	4000	4000
車身寬	mm	680	520
叉板長	mm	1200	1050
最低位	mm	85	85
最高位	mm	196	196
叉板內寬	mm	360	200
負重輪材質規格	mm	?80X68（尼龍)	?80X68(尼龍))
轉動輪材質規格	mm	?200X50(尼龍)	?200X50(尼龍)

特殊規格可根據客戶要求訂制

工作原理及產品特性

◆ “鴻福液壓托板車”，利用油壓杠桿原理，使油缸內之液壓桿上升，同時帶動曲柄（牛腿）旋轉，驅使推動連桿揚升前輪托架，達到搬運重物的目的。
◆ “鴻福液壓拖板車”，具有目前國內拖板車唯一設計載重下降緩衡功能，能使貨物很平穩的下降，確保貨品免于損壞之危險。
◆ “鴻福液壓拖板車”，在車身部分采用高張力加壓鋼板結構，油壓組部分由CNC車床加工和全自動機械手臂焊接完成，確保品質優良可靠。
◆ 靈巧操控的性能，能讓您在使用上得心應手，達到事半功倍的效果。

安裝步驟

1. 讓手把上的升降桿09朝右手方向，將手把上的力矩接軸19拆下，插入手把油壓側板配合孔中（特別注意：力矩連接軸19上的缺口是朝向地面），打入彈性圓柱銷20。
2. 稍微下壓手把，將插在油壓焊接51的油壓側板孔中的插銷取出。
3. 將鏈條絲桿05從力矩連接軸19中心孔中穿過。
4. 將鏈條絲桿05穿過回油壓板57的槽，并將鏈條絲桿05上的M5螺母03和平墊圈04分別放到回油壓板57上的槽的上方和下方。
5. 測試手把三檔位（上升、空檔、下降），如不正常，請微調將鏈條絲桿05上的M5螺母03位置，以手柄在空檔位置時，下壓手把，即不上升也不下降為準，即可。
6. 上面所訴的數字表達來自使用說明書。

手動拖板車安裝步驟


1.拆開包裝（如圖）	2.手柄套上指尖大孔要朝上	3.升降鏈條從中間孔中放下	4.把手柄插銷推到位，壓下手柄取出手上這條彈簧定銷

5.升降螺絲定位	6.調試叉車升降正常	7.壓下手柄敲下配送插銷	8.插銷安裝完畢，手柄安裝成功

保養常識

1. 拖板車有相對轉動的零件：力矩連接軸19，牛腿六角插銷53，拉桿槽型軸芯61，車身連接軸65，前輪托架固定座軸芯67，前輪托架拉架軸芯69處定期注潤滑脂。
2. 手把拉絲和鏈條長期使用后，有變形伸長的可能，影響手把三個檔位控制，可能節鏈條絲桿05上的M5螺母03，來恢復原有的性能為止。
3. 拖板車應避免高濕暴曬，雨淋，與腐蝕性物品接觸。
4. 拖板車長時間載重頻繁使用或保養不當，可能造成前后輪轉動困難，應更換軸承（6204ZZ型）。
5. 前、后輪在長期使用后，會逐步磨損，屬于正常消耗，有開裂，破損現象及外徑少于75MM時，建議及時更換，以防影響拖板車整體性能（不在保修范圍內）。
6. 拖板車不適合在嚴重凹凸不平的路面上使用，會各個部件的磨損及損傷。
7. 油壓組在長期使用后會逐步磨損或老化，使高低液壓油串通或油壓組失去工作能力，應送制造廠家維修
8. 上面所訴的數字表達來自使用說明書。

警告

1. 裝載時，嚴禁超載，偏載（單叉作業）使用，所載物品品質必須在托板車允許負載范圍內。
2. 拖板車不允許載重長期靜置停放。
3. 裝載上升時，嚴禁重壓手把（如坐，站）或手把長時間傾倒承壓。
4. 卸載時，更換手把檔位動作應該緩慢，切記猛拉手把，避免重物徒沖下降，失去平衡或對牙叉造成過分沖擊。
5. 出現故障勿自行拆卸，請專業維修人員或送制造廠維修。
